Contexto
Una cantera de áridos cerca de Johannesburgo opera dos cribas vibratorias de doble piso para la clasificación de grava. Cada criba se acciona mediante un par de motores desequilibrados contrarrotantes a 980 RPM. Tras un rebobinado del motor en un taller local, una unidad regresó con un desequilibrio residual que elevó la vibración del bastidor a 16,2 mm/s RMS en el lado de accionamiento, muy por encima de la Zona D de la norma ISO 10816.
Los síntomas eran inequívocos: los pernos de la carcasa se aflojaban en cada turno, el motor se calentaba y el rendimiento de áridos caía porque los operarios reducían la tasa de alimentación para limitar las sacudidas. Devolver el motor al taller significaba 5 días de parada en la línea de clasificación principal.
Procedimiento

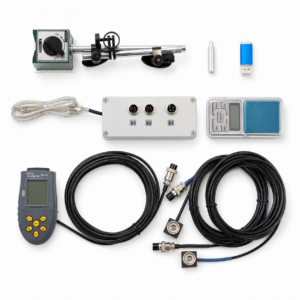

La criba se aisló y el motor se desacopló del eje de contrapeso. Los sensores de Balanset-1A se montaron en ambos soportes de rodamiento. Se seleccionó el equilibrado en dos planos dada la relación longitud-diámetro del rotor de 260 kg del motor.
Línea base: DE 16,2 mm/s, NDE 13,4 mm/s, ambos a 1× RPM, lo que confirmó el desequilibrio másico.
Toma de prueba: peso de prueba de 120 g en el plano de corrección del lado del ventilador (DE). Coeficientes de influencia capturados para ambos planos.
Pesos de corrección:
- Plano DE: 85 g a 312°
- Plano NDE: 55 g a 78°
Ambos pesos se soldaron a la cubierta del ventilador del motor según el método de corrección aprobado por el fabricante del motor.
Medición final: DE 2,0 mm/s, NDE 1,7 mm/s, ambos dentro de la Zona A.
Impacto
| Métrica | Antes | Después |
|---|---|---|
| Vibración DE | 16,2 mm/s | 2,0 mm/s |
| Vibración NDE | 13,4 mm/s | 1,7 mm/s |
| Temperatura del motor | 92 °C | 71 °C |
| Intervalo de reapriete de pernos | cada turno | no necesario |
| Tiempo de equilibrado | — | 45 min |
La criba volvió de inmediato a su tasa de alimentación completa. Mantenimiento reportó cero reaprietes de pernos durante las dos semanas siguientes, antes una tarea diaria. La temperatura del devanado del motor descendió 21 °C, lo que prolonga de forma significativa la vida útil del aislamiento.
"A peneira funcionou um turno inteiro sem os parafusos da carcaça afrouxarem pela primeira vez em meses"
Resultados obtenidos
16.2 mm/s 2.0 mm/s
Vibração DE
13.4 mm/s 1.7 mm/s
Vibração NDE
45 min
Tempo
